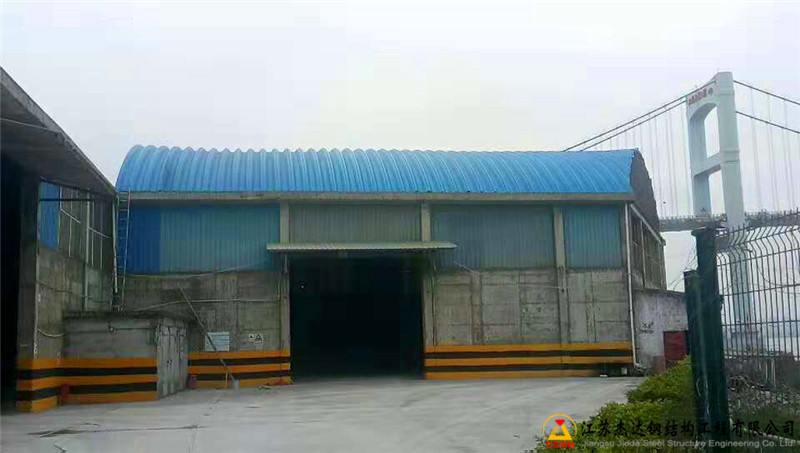

工程概況：該工程位于廣東省汕頭市汕頭大橋下華潤水廠帶拱形屋頂，位于廣東省汕頭市海灣大橋下華潤水泥廠內，拱形屋頂?shù)目缍纫苿?dòng)為21米，1棟為14米時用的彩圖卷是寶鋼1.2厚的彩圖卷拱形屋頂?shù)氖缚绫葹?/4，拱高約為四米，該拱形屋頂施工難度較大，因?yàn)榭缍扔蓶|至西從大變小，所以每張板出板的長度都不一樣，加上施工地點沿海，常規風力7到8級，給杰達鋼構的施工人員正常施工，造成了很大的困擾，該工程工期為15天。

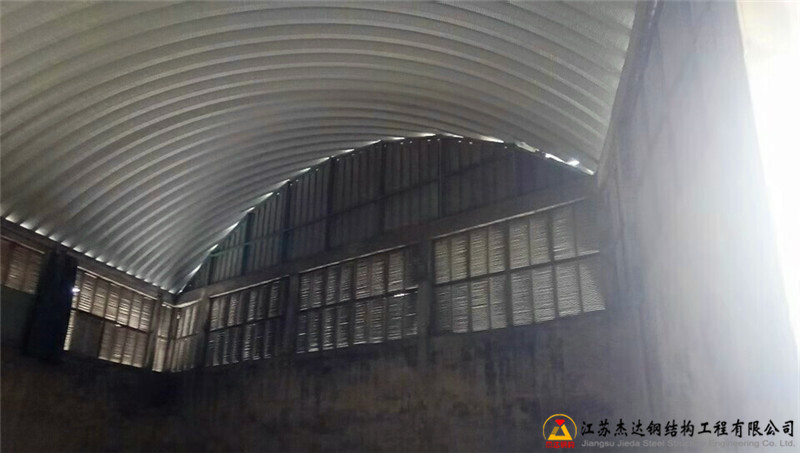

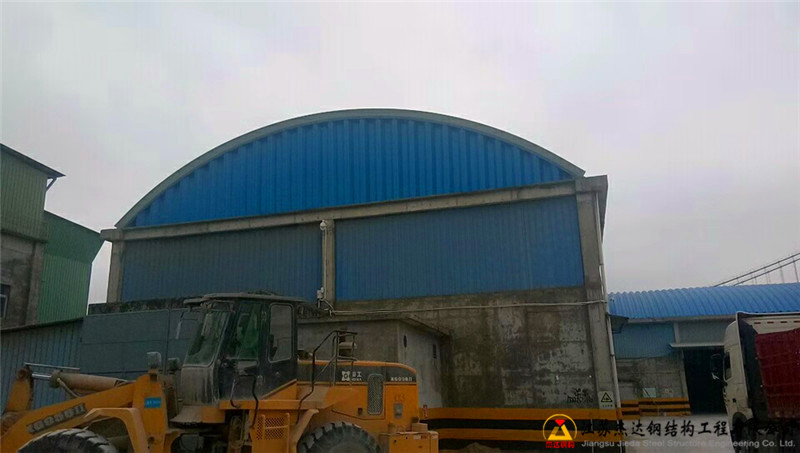

從下圖中可見該拱形屋頂?shù)目缍扔勺髠?cè)至右側逐漸變小，它的兩側墻體是不一樣長的，所以該拱形屋頂是一個斜面。
