簡介：該H鋼作為拱形屋頂倉間罩棚下部支撐節(jié)點并在其上焊接托板用途，本文中所示圖片取自江蘇杰達鋼結構工程有限公司2016年在福建長樂直屬庫制作16米跨所攝。

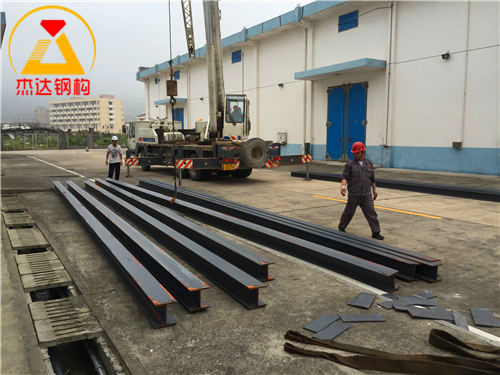

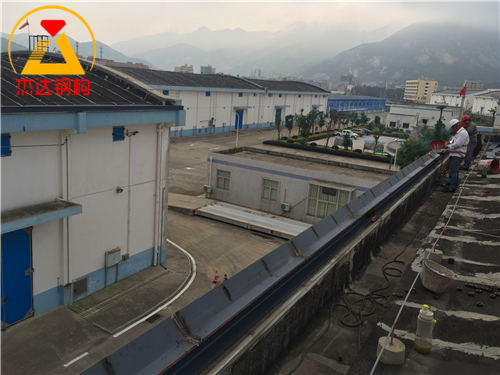

一、拱形屋頂下部H鋼的拼接

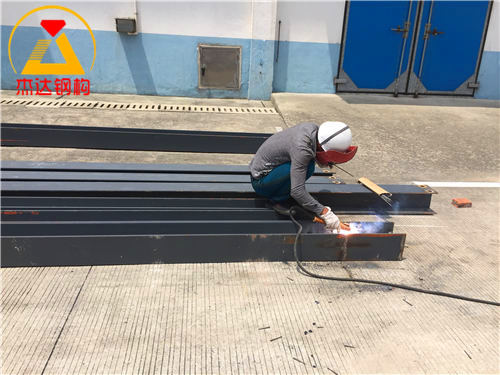

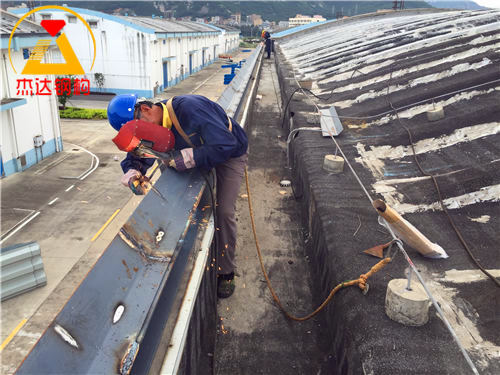

二、焊接拱形屋頂下部H鋼








三、拱形屋頂下部H鋼及托板焊接節(jié)點示意圖及焊接完畢效果圖
1.H鋼及托板背面焊接三角加強筋

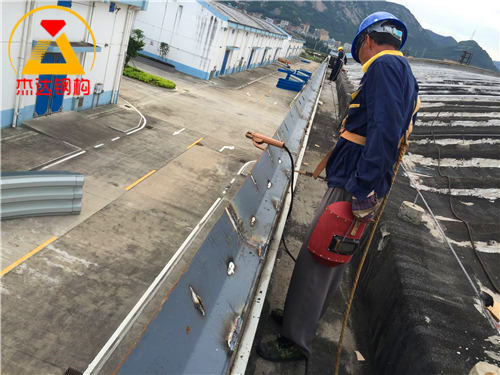

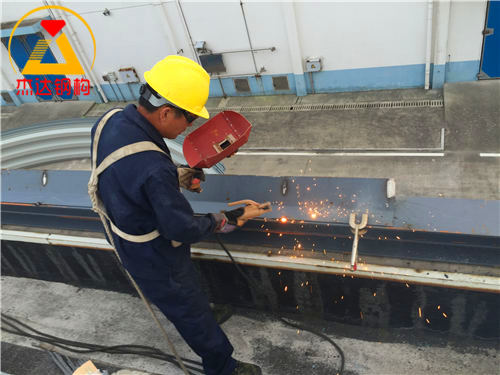

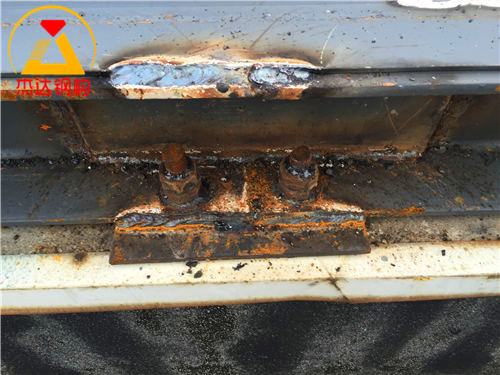

3.焊接好的托板連接縫及背部三角筋

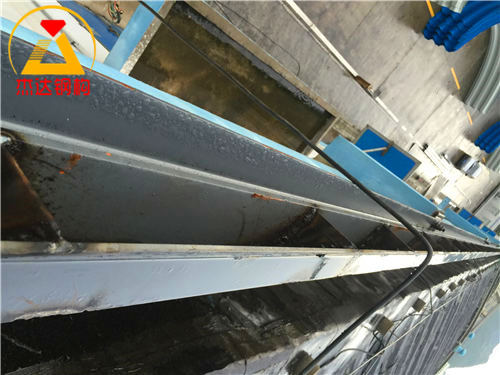

3.H鋼于天溝上預埋螺栓焊接節(jié)點

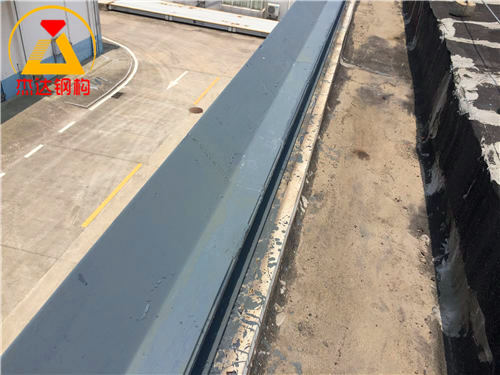

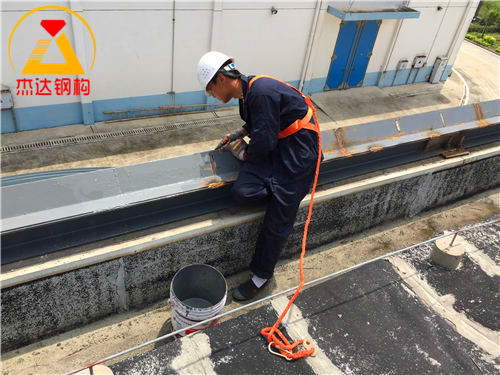

4.刷圖好油漆的拱形屋頂天溝邊H鋼及托板
